Aisladores sísmicos: qué son y qué otros sistemas necesita una edificación aislada

Los aisladores sísmicos son dispositivos incorporados al sistema estructural de una edificación para reducir la transmisión de las fuerzas generadas por un terremoto. Su función es permitir que la estructura tenga un comportamiento más controlado frente al movimiento del suelo, disminuyendo las aceleraciones que llegan a los niveles superiores.

En el Perú, el aislamiento sísmico tiene especial importancia en hospitales, edificios esenciales e infraestructura que debe mantenerse operativa después de un sismo. Sin embargo, instalar aisladores no resuelve por sí solo todos los movimientos que se producen en la edificación.

Cuando un edificio aislado se desplaza, también deben responder correctamente las juntas sísmicas, tapajuntas, sistemas de impermeabilización y barreras cortafuego.

En Aceros y Molduras SAC no fabricamos aisladores sísmicos. Nuestra especialidad es el diseño, fabricación e instalación de sistemas de tapajuntas y protección para juntas estructurales compatibles con los desplazamientos de edificaciones aisladas.

¿Qué son los aisladores sísmicos?

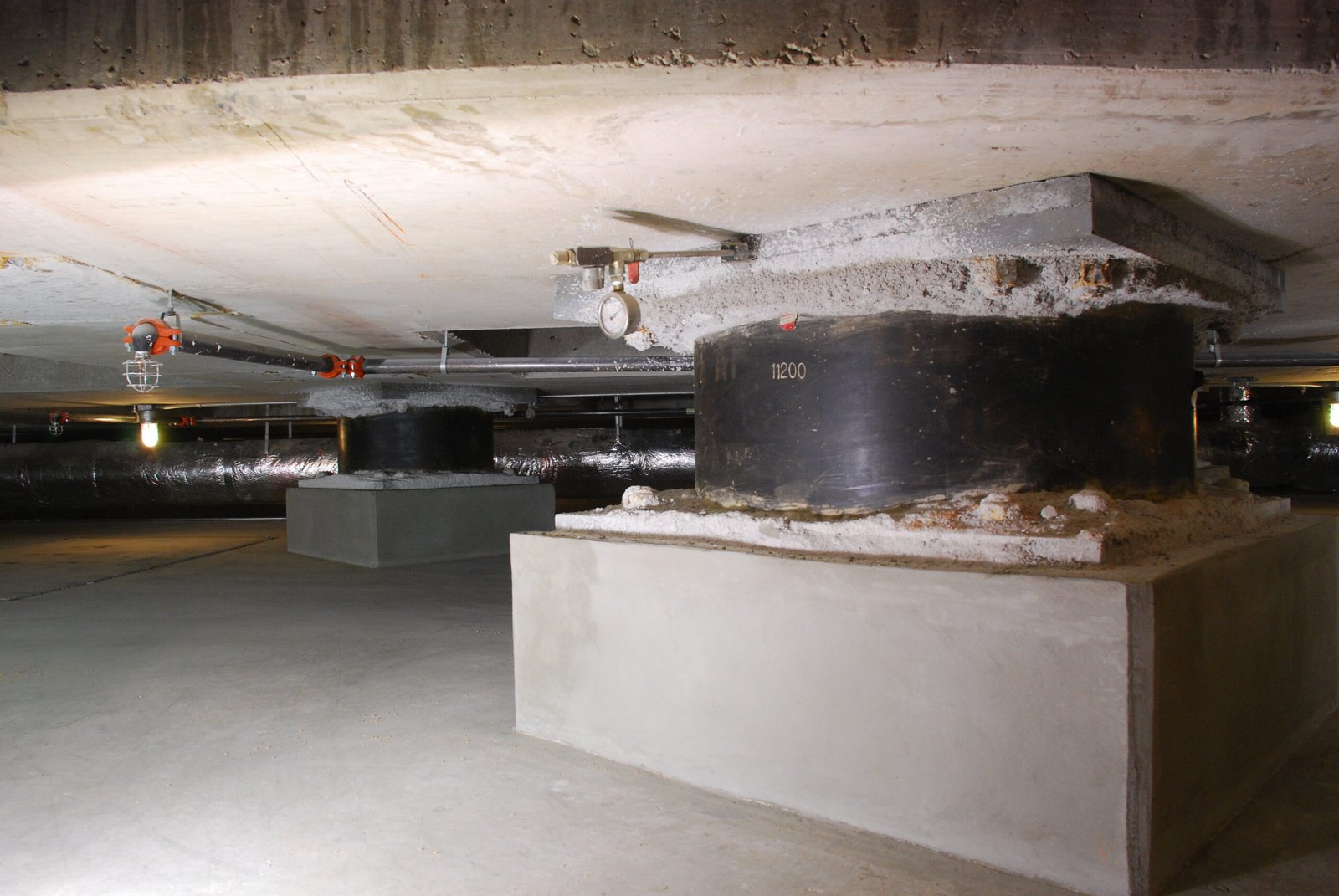

Los aisladores sísmicos se colocan entre diferentes niveles o componentes estructurales del edificio con el objetivo de desacoplar parcialmente la estructura del movimiento del terreno.

Esto permite que durante un terremoto el edificio pueda desplazarse de manera controlada, reduciendo las fuerzas que reciben determinados elementos estructurales y no estructurales.

Por esta razón, una edificación con aisladores puede requerir espacios de separación mayores que una construcción convencional.

La Norma Técnica E.031 Aislamiento Sísmico del Reglamento Nacional de Edificaciones establece criterios específicos para este tipo de sistemas, especialmente en edificaciones esenciales. Los desplazamientos considerados en proyectos aislados pueden superar los 300 mm, por lo que los sistemas instalados sobre las juntas deben ser compatibles con dichos movimientos.

¿Qué ocurre con las juntas cuando un edificio tiene aislamiento sísmico?

Una estructura aislada necesita espacio suficiente para desplazarse sin golpear elementos cercanos.

Aquí aparece un punto importante: la junta estructural no puede simplemente rellenarse o cubrirse con un perfil rígido.

El sistema debe permitir movimiento sin perder funcionalidad.

La secuencia puede entenderse de esta manera:

Aislador sísmico → desplazamiento de la estructura → junta sísmica → tapajunta → impermeabilización → protección cortafuego.

Cada elemento cumple una función diferente y debe trabajar como parte de un sistema coordinado.

Tapajuntas sísmicas para edificios con aisladores

Las tapajuntas sísmicas protegen y cubren las separaciones existentes entre dos bloques estructurales.

En edificaciones aisladas se requieren soluciones capaces de acompañar desplazamientos importantes y, en determinados proyectos, movimientos en diferentes direcciones.

Aceros y Molduras fabrica sistemas especializados para pisos, muros, techos y azoteas. Entre ellos existen modelos con capacidad de movimiento multidireccional y configuraciones orientadas a juntas de gran apertura.

Algunas soluciones disponibles incluyen:

• TB – Tipo Bandeja: diseñada para juntas de piso con alta flexibilidad y posibilidad de instalar acabado superficial.
• TPR – Tipo Pin y Riel: permite movimientos multidireccionales y aplicaciones de alto tránsito.
• TPP – Sistema con pantógrafo: indicado para juntas de piso con movimientos multidireccionales.
• TMM – Tapajunta imantada: destinada a juntas en muros y techos.
• TAEM – Estructura metálica para azoteas: desarrollada para juntas exteriores y grandes desplazamientos.

La elección debe realizarse de acuerdo con el ancho de junta, desplazamiento calculado, ubicación, tránsito, acabado y condiciones específicas del proyecto.

Waterstop: protección contra filtraciones

Además del movimiento estructural, una junta puede convertirse en una vía de ingreso de agua.

Por ello, ciertos sistemas incorporan un Waterstop para juntas sísmicas, utilizado como barrera impermeable.

El sistema Waterstop de Aceros y Molduras está fabricado con una membrana flexible y puede aplicarse en pisos, muros, techos, azoteas y espacios exteriores.

Está diseñado para acompañar movimientos importantes de la junta y cuenta con sistemas de drenaje para mantener la estanqueidad.

Manta cortafuego para juntas sísmicas

En hospitales, aeropuertos y otras edificaciones críticas también puede ser necesario controlar la propagación del fuego a través de las juntas.

La manta cortafuego para juntas sísmicas complementa el sistema de tapajuntas creando una barrera que acompaña el movimiento sin dejar desprotegida la separación estructural.

Aceros y Molduras dispone de mantas fabricadas con fibra cerámica que, pueden proporcionar entre 2 y 4 horas de resistencia al fuego, dependiendo de la configuración utilizada.

¿Qué debe evaluarse antes de seleccionar una tapajunta?

En una edificación con aislamiento sísmico no debería seleccionarse una tapajunta solamente por el ancho visible de la junta.

Es necesario revisar:

• desplazamiento sísmico esperado;
• ancho nominal y apertura máxima;
• movimiento horizontal, vertical y lateral;
• ubicación en piso, muro, techo o azotea;
• tránsito peatonal o vehicular;
• exposición al agua;
• requerimientos de protección contra incendios;
• compatibilidad con acabados arquitectónicos.

Seleccionar un sistema con capacidad de movimiento insuficiente puede provocar deformaciones, desprendimientos o pérdida de funcionalidad durante un evento sísmico.

Sistemas para juntas sísmicas en hospitales y edificaciones

Aceros y Molduras SAC cuenta con experiencia en sistemas de juntas para hospitales, aeropuertos, centros comerciales, instituciones educativas y grandes proyectos de infraestructura.

La empresa desarrolla soluciones utilizando acero inoxidable 304 y aluminio, además de modelado BIM, coordinación técnica, fabricación bajo procesos de calidad e instalación especializada.

En proyectos con aislamiento sísmico, la coordinación entre ingeniería estructural, arquitectura y sistemas de juntas resulta especialmente importante.

¿Tu proyecto contempla aisladores sísmicos?

Si una edificación utiliza aisladores sísmicos, las juntas deben diseñarse para acompañar los desplazamientos previstos sin comprometer la seguridad, impermeabilidad, protección contra incendios ni continuidad de los acabados.

Aceros y Molduras SAC puede asesorar en la selección de tapajuntas sísmicas, Waterstop, mantas cortafuego y sistemas especializados para juntas de gran desplazamiento.

Solicita una evaluación técnica de tu proyecto para definir la solución más adecuada según el ancho de junta, desplazamiento requerido y condiciones de uso.
