Cubrejuntas (Joint Covers) para juntas sísmicas

Los Cubrejuntas (Joint covers) son sistemas diseñados para cubrir, proteger y dar continuidad funcional a una junta de dilatación o junta sísmica sin impedir el movimiento entre bloques estructurales. En el mercado peruano también se conocen como tapajuntas sísmicas, juntas de dilatación cubiertas o cover joints. Su correcta selección es clave en hospitales, aeropuertos, centros comerciales, edificios corporativos, colegios, infraestructura pública y proyectos residenciales donde la seguridad, la continuidad operativa y el acabado arquitectónico deben trabajar juntos.

En una edificación ubicada en una zona sísmica como Perú, la junta estructural no debe rellenarse ni bloquearse. Debe mantenerse libre para permitir desplazamientos relativos entre bloques. El cubrejunta cumple la función de proteger esa abertura, permitir tránsito seguro, evitar filtraciones cuando corresponde y mantener una integración limpia con pisos, muros, techos o azoteas.

Aceros y Molduras SAC diseña, fabrica e instala sistemas de cubrejuntas y tapajuntas sísmicas en acero inoxidable, aluminio extruido y otros materiales técnicos, con más de 20 años de experiencia y más de 1,000 proyectos ejecutados en infraestructura crítica en Perú.

¿Qué son los cubrejuntas o Joint Covers?

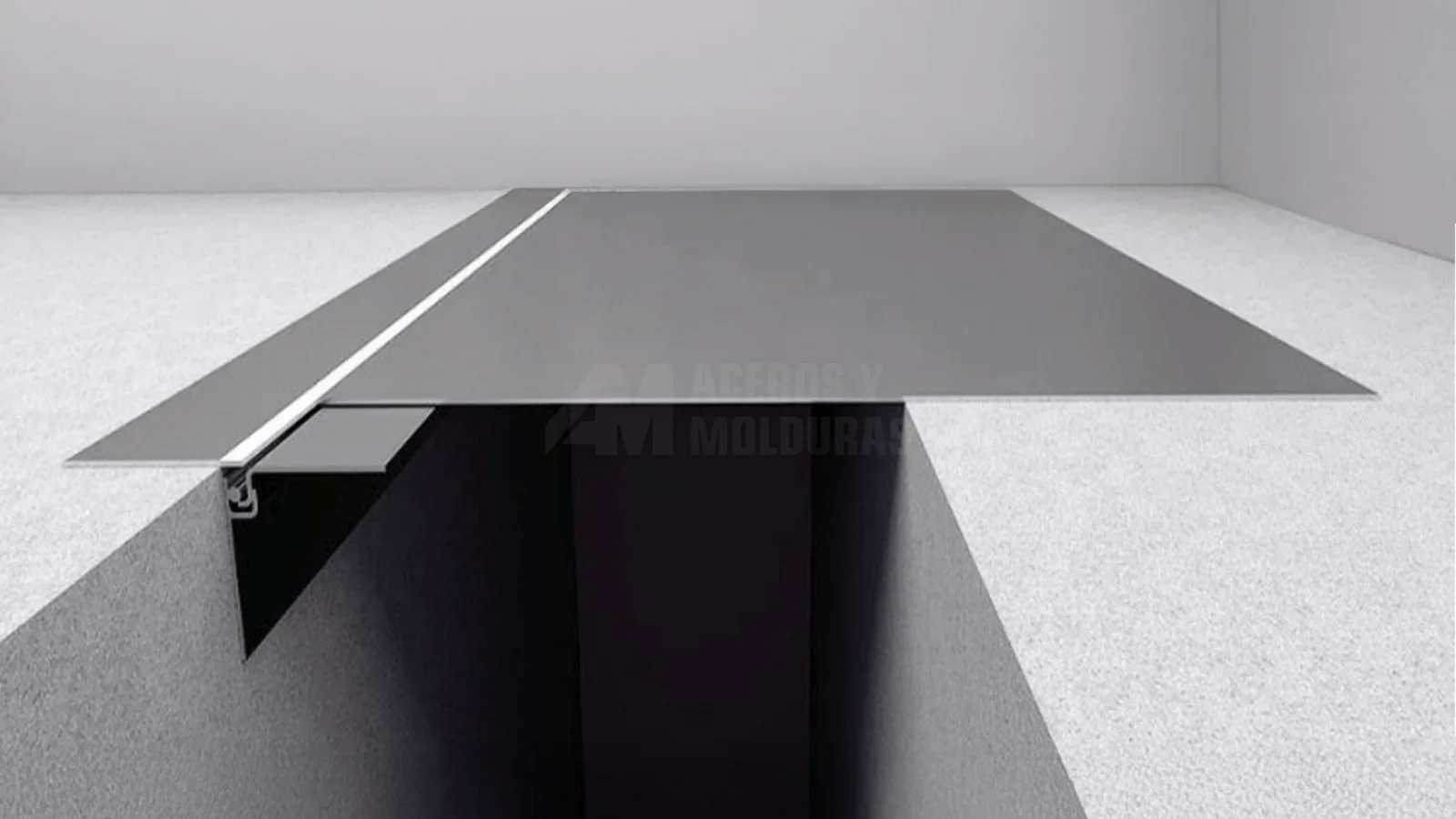

Un cubrejunta es un sistema arquitectónico y técnico que se instala sobre una junta de dilatación para cubrir la separación entre dos elementos constructivos. Puede estar ubicado en piso, muro, techo, fachada, cielo raso, azotea o encuentro entre bloques.

Su función no es unir rígidamente las estructuras. Su función es proteger la junta y permitir que el movimiento ocurra de forma controlada. Por eso, en proyectos sísmicos, un cubrejunta debe evaluarse según:

• Ancho de la junta.
• Desplazamiento sísmico esperado.
• Tipo de tránsito.
• Ubicación del sistema.
• Exposición a humedad, químicos, salinidad o intemperie.
• Requisito de impermeabilidad.
• Requisito cortafuego.
• Material y espesor.
• Compatibilidad con el acabado arquitectónico.

En términos simples, la junta permite el movimiento. El cubrejunta protege esa junta sin bloquearla.

¿Por qué son importantes en proyectos sísmicos?

En edificaciones con bloques estructurales independientes, la junta de dilatación ayuda a evitar el choque entre estructuras durante un sismo. Este choque se conoce como martilleo sísmico y puede generar fisuras, desprendimientos, daños en acabados, fallas en rutas de evacuación y pérdida de continuidad operativa.

Un cubrejunta mal seleccionado puede convertirse en un punto débil. Si el sistema no tiene capacidad suficiente, puede deformarse, levantarse, desprenderse o bloquear el desplazamiento de la junta. En hospitales, clínicas, aeropuertos o centros comerciales, esto puede afectar el tránsito de camillas, equipos rodantes, usuarios y personal técnico.

Por eso, el cubrejunta debe especificarse como parte del desempeño integral del edificio, no como un simple acabado metálico.

Diferencia entre junta estructural y cubrejunta

La junta estructural es la separación definida por el proyectista o ingeniero estructural para permitir movimiento entre bloques. Su ancho depende del diseño, altura, sistema estructural, zona sísmica y desplazamientos esperados.

El cubrejunta o tapajunta es el sistema que cubre esa separación. Puede ser plano, tipo bandeja, con pin y riel, magnético, con bisagra, con pantógrafo, con flashing para azotea o con estructura metálica especial.

Ambos elementos se relacionan, pero no cumplen la misma función. La junta pertenece al diseño estructural. El cubrejunta pertenece a la solución técnica de protección, tránsito, acabado, impermeabilidad y mantenimiento.

Aplicaciones de los cubrejuntas en obra

Los cubrejuntas se pueden aplicar en varias zonas del proyecto:

En todos los casos, la selección debe hacerse previa evaluación técnica. No todos los modelos sirven para todas las ubicaciones ni todos los materiales son adecuados para cualquier ambiente.

Normativa aplicable en Perú

En Perú, el diseño de edificaciones debe alinearse con el Reglamento Nacional de Edificaciones (RNE). Para juntas sísmicas y cubrejuntas, las normas más relevantes son:

• Norma E.030 — Diseño Sismorresistente: establece criterios para el comportamiento sísmico de las edificaciones y considera separaciones entre bloques estructurales para evitar impacto entre edificios.
• Norma E.031 — Aislamiento Sísmico: aplica a edificaciones con sistemas de aislación, especialmente edificaciones esenciales como hospitales. En estos casos, los desplazamientos pueden ser mayores y el cubrejunta debe ser compatible con el sistema de aisladores.
• Norma E.020 — Cargas: puede ser relevante cuando el sistema debe soportar tránsito peatonal, equipos rodantes o cargas de servicio.
• Accesibilidad y tránsito universal: importante en pisos, hospitales, edificios públicos y zonas de circulación continua.

El cubrejunta no reemplaza el cálculo estructural. Debe seleccionarse con base en el desplazamiento esperado, los planos del proyecto y las condiciones reales de obra.

ASTM E1399/E1399M y movimiento cíclico

La norma ASTM E1399/E1399M es una referencia internacional usada para evaluar el movimiento cíclico de sistemas de juntas arquitectónicas. Permite verificar el ancho mínimo, ancho máximo y capacidad de movimiento del sistema bajo ciclos repetidos.

En cubrejuntas sísmicos, esta referencia es importante porque ayuda a validar si el sistema puede acompañar expansión, contracción y desplazamientos repetidos sin perder funcionalidad. Sin embargo, debe entenderse como parte de una especificación técnica más amplia. La selección final también debe considerar carga, durabilidad, tránsito, impermeabilidad, resistencia al fuego y compatibilidad con los sustratos.

Familias de sistemas de cubrejuntas

Aceros y Molduras fabrica dos grandes familias de sistemas: cubrejuntas estándar para movimiento moderado y cubrejuntas especializados para alta capacidad de movimiento.

Cubrejuntas estándar para movimiento moderado

Estos modelos suelen aplicarse en proyectos residenciales, comerciales e institucionales de escala estándar, siempre que el desplazamiento esperado sea compatible con el diseño del sistema.

Cubrejuntas especializados para alta capacidad de movimiento

Estos sistemas son recomendables en hospitales, aeropuertos, centros comerciales, edificios con aislamiento sísmico y obras con juntas de gran apertura.

Materiales recomendados para cubrejuntas

La elección del material define la durabilidad, resistencia a la corrosión, apariencia, mantenimiento y costo total del sistema.

No todos los sistemas pueden fabricarse en todos los materiales. Por eso, la selección debe considerar ubicación, exposición, tránsito y mantenimiento esperado.

Proceso técnico de Aceros y Molduras

Para reducir riesgos de especificación e instalación, el proceso técnico debe iniciar antes de la fabricación. Aceros y Molduras trabaja bajo una secuencia orientada a proyectos de infraestructura:

1. Revisión de planos estructurales y arquitectónicos.
2. Evaluación de modelos 2D o BIM cuando el proyecto lo requiere.
3. Cálculo o validación de desplazamientos sísmicos esperados.
4. Selección del modelo compatible con la junta.
5. Coordinación con arquitectura, oficina técnica y supervisión.
6. Fabricación con control dimensional y trazabilidad.
7. Instalación por técnicos especializados o supervisión técnica.
8. Entrega de documentación técnica, planos, certificados y detalles de fijación.
9. Soporte post-instalación, inspecciones y reposición de componentes cuando aplica.

Este proceso ayuda a evitar improvisaciones en obra, diferencias de nivel, incompatibilidad con acabados y fallas de fijación.

Certificaciones ISO aplicadas al proceso

Las certificaciones ISO no reemplazan el cálculo ni la especificación técnica, pero sí respaldan la gestión del proceso. En proyectos exigentes, esto ayuda a controlar calidad, seguridad, trazabilidad y transparencia.

• ISO 9001: gestión de calidad en fabricación, control de espesores, materiales, ensamblaje y trazabilidad por lote.
• ISO 14001: gestión ambiental responsable en operaciones y procesos productivos.
• ISO 45001: seguridad y salud ocupacional en planta e instalación en obra.
• ISO 37001: gestión antisoborno y prácticas éticas en proyectos y relaciones comerciales.

Para constructoras, oficinas técnicas y compras técnicas, estas certificaciones ayudan a reducir riesgos de proveedor, mejorar trazabilidad documental y respaldar auditorías de obra.

Tabla de criterios técnicos de selección

Errores frecuentes en obra

Garantía, mantenimiento y vida útil

Aceros y Molduras puede ofrecer hasta 10 años de garantía en sistemas de tapajuntas, según el material seleccionado, la especificación técnica y las condiciones del proyecto.

En condiciones normales de uso y mantenimiento básico, el acero inoxidable 304 puede superar los 20 años de vida útil sin pérdida significativa de funcionalidad estructural o estética. El mantenimiento debe considerar limpieza periódica con detergente suave, retiro de partículas abrasivas y revisión de fijaciones según el nivel de tránsito y exposición.

En zonas marinas, químicas o de limpieza intensiva, puede evaluarse acero inoxidable 316 u otro material compatible, previa revisión técnica.

Preguntas frecuentes sobre cubrejunta y tapajunta

¿Qué significa Cubrejuntas (Joint Covers)?

Cubrejuntas o Joint Covers son sistemas que cubren juntas de dilatación o juntas sísmicas sin impedir el movimiento estructural. En Perú también se conocen como tapajuntas sísmicas.

¿Cuál es la diferencia entre cubrejunta y tapajunta?

En la práctica técnica, ambos términos se usan para describir sistemas que cubren juntas. “Cubrejunta” es un término más general, mientras que “tapajunta sísmica” suele usarse para sistemas diseñados para soportar movimiento sísmico.

¿Qué norma aplica para cubrejuntas sísmicos en Perú?

La referencia principal es el RNE, especialmente la Norma E.030 para diseño sismorresistente y la E.031 para aislamiento sísmico cuando el proyecto incorpora aisladores. ASTM E1399/E1399M se usa como referencia para movimiento cíclico de sistemas de juntas arquitectónicas.

¿Qué material conviene para un cubrejunta?

Depende del ambiente y uso. El acero inoxidable 304 es recomendado para alta durabilidad y resistencia a corrosión. El 316 es mejor para ambientes químicos o marinos. El aluminio extruido es útil en interiores arquitectónicos y sistemas de alta precisión.

¿Los cubrejuntas se pueden instalar en hospitales?

Sí. En hospitales se requiere especial cuidado en tránsito de camillas, limpieza, continuidad operativa, resistencia, higiene y compatibilidad con desplazamientos sísmicos. También puede requerirse Waterstop o manta cortafuego.

¿Qué información se necesita para cotizar cubrejuntas?

Se recomienda enviar planos, ancho de junta, ubicación, tipo de tránsito, desplazamiento esperado, material requerido, acabado, condición interior o exterior y si el proyecto necesita impermeabilidad o resistencia al fuego.

¿Se puede usar el mismo cubrejunta para piso y muro?

No siempre. Algunos modelos como PPC pueden aplicarse en varias zonas, pero sistemas de piso, muro, techo y azotea tienen exigencias distintas. La selección debe hacerse según ubicación y movimiento esperado.

¿Qué pasa si se bloquea una junta sísmica?

Si se rellena o bloquea la junta, se elimina su capacidad de movimiento. Esto puede generar fisuras, desprendimientos, fallas de acabado y daños durante un evento sísmico.

Solicita una cotización técnica para tu proyecto

Los Cubrejuntas (Joint covers) son una solución clave para proteger juntas de dilatación y juntas sísmicas en proyectos de infraestructura. Su correcta selección depende del ancho de junta, desplazamiento esperado, ubicación, tránsito, material, exposición ambiental, impermeabilidad y requisito cortafuego.

En Perú, la especificación debe considerar el RNE, las normas E.030 y E.031 cuando corresponda, y referencias técnicas como ASTM E1399/E1399M para movimiento cíclico. Además, el proceso de fabricación, instalación y control documental ayuda a reducir riesgos en obra.

Si tu proyecto requiere cubrejuntas para juntas sísmicas en pisos, muros, techos o azoteas, Aceros y Molduras puede ayudarte a revisar planos, definir el sistema adecuado, fabricar la solución y coordinar la instalación según las exigencias de obra.

Solicita asesoría técnica o cotiza tu proyecto.
