Proveedor de Manta Cortafuego para Juntas Sísmicas

Aceros y Molduras SAC es un proveedor de manta cortafuego para juntas sísmicas en Perú. La solución AYM-FB-SJ está diseñada para crear una barrera flexible contra la propagación del fuego dentro de una junta estructural, manteniendo compatibilidad con los movimientos previstos en el proyecto.

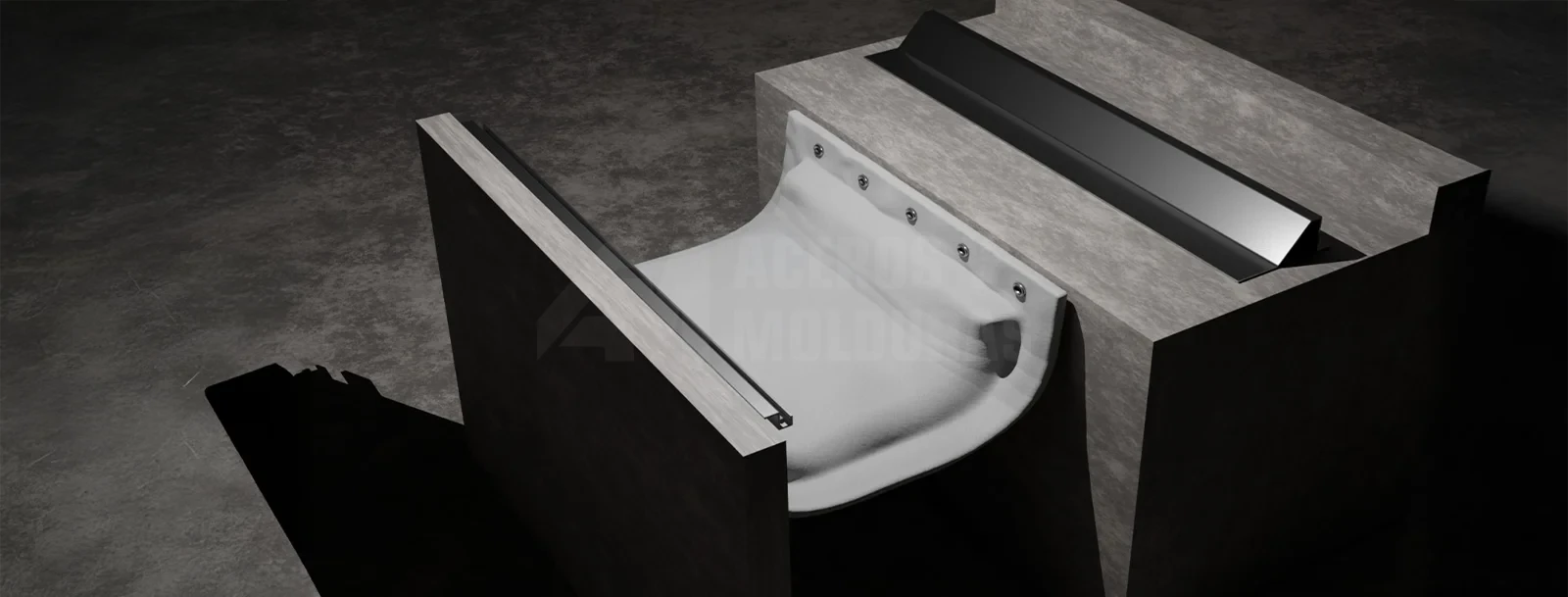

Este accesorio se instala dentro de la junta y trabaja de forma complementaria con la tapajunta visible. Su selección no debe realizarse únicamente por el ancho nominal. También deben revisarse los desplazamientos, la orientación de la junta, la resistencia al fuego requerida, el tipo de soporte, los anclajes, los encuentros y la configuración técnica evaluada.

¿Qué es una manta cortafuego para juntas sísmicas?

Una manta cortafuego para juntas sísmicas es un sistema de protección pasiva contra incendios que se instala en la separación existente entre dos bloques estructurales.

Las juntas sísmicas permiten que las partes de una edificación se muevan de manera independiente durante un sismo. Sin embargo, esa abertura puede convertirse en una vía para el paso del fuego, calor o gases hacia otros sectores del edificio.

La función de la manta es ayudar a conservar la continuidad de la compartimentación resistente al fuego sin impedir que la junta se abra, cierre o se desplace.

A diferencia de un relleno rígido, este tipo de barrera debe tener capacidad para comprimirse y deformarse de manera controlada. Por ello, no debe reemplazarse con mortero, concreto, espuma u otros materiales que bloqueen el movimiento estructural.

La AYM-FB-SJ no es una manta de emergencia para apagar incendios. Es un componente constructivo que se integra dentro de la junta y debe ser seleccionado de acuerdo con las condiciones reales de cada proyecto.

¿Qué problema resuelve la manta AYM-FB-SJ?

Cuando una junta atraviesa un muro, piso o elemento que forma parte de una división resistente al fuego, se necesita una solución que mantenga la protección en ese punto de discontinuidad.

Si la abertura queda desprotegida, el fuego y los gases calientes pueden propagarse hacia espacios colindantes. Si la junta se rellena con un material rígido, se pierde la capacidad de movimiento y pueden producirse fisuras o desprendimientos.

La manta cortafuego AYM-FB-SJ busca responder a estas dos necesidades:

• Acompañar los movimientos previstos de la junta.
• Limitar la propagación del fuego a través de la abertura.
• Mantener continuidad en tramos rectos y encuentros.
• Integrarse con sistemas de tapajuntas sísmicas.
• Permitir inspección antes del cierre definitivo.
• Adaptarse a distintos anchos y orientaciones, según el modelo.

El desempeño final no depende solamente del material. También intervienen la cantidad de capas, la profundidad, el sistema de fijación, el soporte, la orientación y el ancho mínimo y máximo de la junta.

Diferencia entre manta cortafuego y tapajunta sísmica

La manta cortafuego y la tapajunta sísmica cumplen funciones distintas dentro del sistema.

La tapajunta sísmica cubre la abertura visible y protege los bordes de la junta. Según el modelo, también puede permitir el tránsito peatonal, recibir acabados o adaptarse a desplazamientos multidireccionales.

La manta cortafuego se instala dentro de la junta. Su función está relacionada con la protección pasiva contra incendios y con la continuidad de los elementos que requieren resistencia al fuego.

La tapajunta no debe considerarse automáticamente una barrera contra incendios. De la misma manera, la manta no reemplaza el acabado arquitectónico ni la protección mecánica exterior.

En algunos proyectos ambos componentes se instalan juntos. La compatibilidad debe revisarse para evitar que las placas, perfiles, tornillos o anclajes de la tapajunta perforen, compriman o interfieran con la manta.

¿Dónde se instala una manta cortafuego?

La manta AYM-FB-SJ puede considerarse en proyectos donde las juntas sísmicas atraviesan sectores con exigencias de compartimentación o protección contra incendios.

Entre sus principales aplicaciones se encuentran:

• Hospitales y clínicas.
• Aeropuertos y terminales.
• Centros comerciales.
• Edificios corporativos.
• Instituciones educativas.
• Estacionamientos.
• Áreas técnicas.
• Infraestructura pública.
• Edificaciones con aislamiento sísmico.
• Separaciones entre bloques estructurales.

La necesidad del producto no se determina solamente por el tipo de edificio. Debe revisarse si la junta atraviesa un muro, piso o sector que forma parte del diseño de seguridad contra incendios.

También es necesario evaluar la orientación. Una solución para muro no debe aplicarse automáticamente en piso, y una configuración horizontal puede tener requerimientos distintos a una vertical.

Características declaradas de la AYM-FB-SJ

Aceros y Molduras comunica que la manta AYM-FB-SJ puede estar compuesta, según la configuración, por los siguientes materiales:

• Manta de fibra cerámica.
• Tela de fibra cerámica.
• Tela de fibra de vidrio siliconada.
• Hilo de Kevlar.
• Accesorios y elementos de fijación.

La marca declara las siguientes prestaciones generales:

• Rango de movimiento de hasta 200%.
• Compresibilidad de hasta 75%.
• Resistencia al fuego de 2 a 4 horas.
• Garantía de 5 años, sujeta a las condiciones aplicables.
• Compatibilidad con sistemas de tapajuntas sísmicas.

Estos valores deben confirmarse para cada modelo y proyecto.

No debe afirmarse que toda configuración alcanza 200% de movimiento o cuatro horas de resistencia. El resultado puede variar según el ancho, la profundidad, la orientación, el montaje y la documentación técnica disponible.

Antes de comprar o especificar el sistema, se recomienda solicitar la ficha vigente, el detalle constructivo y el documento que identifique la configuración evaluada.

¿Cómo seleccionar una manta cortafuego?

La selección debe partir de los planos y cálculos del proyecto. El ancho nominal por sí solo no es suficiente.

Ancho y movimiento de la junta

El proyectista debe entregar:

• Ancho nominal.
• Ancho mínimo esperado.
• Ancho máximo esperado.
• Desplazamiento horizontal.
• Desplazamiento vertical.
• Movimiento lateral o de corte.
• Tolerancias de ejecución.

En edificaciones con aislamiento sísmico, los movimientos pueden ser considerablemente mayores que en un edificio convencional. La manta debe conservar su posición y continuidad durante todo el rango previsto.

Resistencia al fuego requerida

La cantidad de horas debe proceder del expediente técnico, del diseño de seguridad o de los requisitos aplicables al proyecto.

Una clasificación de dos, tres o cuatro horas corresponde a una configuración específica. Cambiar el ancho, el soporte, el anclaje, la cantidad de capas o la orientación puede modificar el alcance del resultado.

Por ello, no se debe seleccionar el producto únicamente por una cifra general publicada.

Orientación de la junta

Debe definirse si la instalación corresponde a:

• Piso–piso.
• Muro–muro.
• Piso–muro.
• Encuentro horizontal.
• Encuentro vertical.
• Cambio de dirección.
• Cruce con cielo raso o fachada.

Cada condición puede requerir un detalle diferente.

Soporte y anclajes

El soporte debe encontrarse limpio, estable y en condiciones adecuadas para recibir las fijaciones.

El detalle debe indicar:

• Tipo de anclaje.
• Separación entre fijaciones.
• Profundidad de instalación.
• Ubicación de los puntos de soporte.
• Reserva de material para permitir el movimiento.

Los anclajes no deben desgarrar la manta ni impedir su desplazamiento.

Encuentros e interferencias

La continuidad debe revisarse en:

• Esquinas.
• Cambios de nivel.
• Cruces de juntas.
• Encuentros con columnas.
• Pasos de tuberías.
• Bandejas eléctricas.
• Ductos.
• Falsos cielos.

Una instalación correcta en un tramo recto puede perder efectividad si queda interrumpida por una instalación o por un detalle mal resuelto.

Normas relacionadas con la manta cortafuego

Las normas citadas deben interpretarse según su verdadero alcance.

ASTM E1399/E1399M

Esta norma evalúa el movimiento cíclico de sistemas de juntas arquitectónicas entre anchos mínimos y máximos definidos.

Sirve para revisar la capacidad de movimiento, pero no determina la resistencia al fuego.

Cuando se indique un porcentaje de movimiento, debe confirmarse el ancho de referencia y la configuración evaluada.

ISO 834

ISO 834 establece condiciones normalizadas para ensayos de resistencia al fuego de elementos de construcción.

Una clasificación en horas se obtiene bajo condiciones de ensayo específicas. No debe extenderse automáticamente a cualquier montaje o dimensión.

ASTM E1966

ASTM E1966 se relaciona de forma más directa con sistemas de juntas resistentes al fuego instalados en pisos y muros.

Cuando el proyecto exige documentación de resistencia al fuego, es recomendable revisar si el sistema cuenta con información compatible con esta norma u otra equivalente aceptada por el expediente.

EN 1094-1

EN 1094-1 se relaciona con la clasificación y métodos de ensayo de productos refractarios aislantes.

Puede servir para caracterizar materiales de fibra cerámica, pero no reemplaza el ensayo del sistema completo de junta.

RNE E.030 y E.031

El Reglamento Nacional de Edificaciones ayuda a contextualizar la separación entre bloques y los movimientos de diseño.

Estas normas no certifican una manta cortafuego específica. Su función es establecer criterios estructurales que deben coordinarse con el accesorio seleccionado.

Proceso recomendado para el proyecto

El proceso puede incluir las siguientes etapas, según el alcance contratado:

1. Revisión de planos estructurales, arquitectónicos y de seguridad.
2. Identificación del ancho nominal y los desplazamientos.
3. Definición de la resistencia al fuego requerida.
4. Selección preliminar del modelo.
5. Coordinación con la tapajunta y otros accesorios.
6. Desarrollo de encuentros y cambios de dirección.
7. Preparación e instalación del sistema.
8. Inspección antes de cerrar la junta.
9. Entrega de registros y documentación.
10. Revisión periódica durante la operación del edificio.

La inspección previa al cierre es especialmente importante porque la manta puede quedar oculta detrás de la tapajunta o del acabado.

Se recomienda registrar fotografías, empalmes, fijaciones, esquinas y posibles interferencias.

Errores frecuentes en obra

Entre los errores más comunes se encuentran:

• Seleccionar la manta solo por el ancho nominal.
• Generalizar la resistencia de 2 a 4 horas.
• Comprimir el material fuera de su rango.
• Interrumpir la manta en esquinas.
• Perforarla con tuberías o bandejas.
• Usar anclajes no definidos.
• Instalar sobre soportes deteriorados.
• No coordinarla con la tapajunta.
• Ocultarla sin realizar inspección.
• Utilizar materiales rígidos dentro de la junta.

Estos errores pueden afectar el movimiento, la continuidad o el desempeño esperado del sistema.

¿Qué información se necesita para cotizar?

Para preparar una propuesta técnica se recomienda enviar:

• Planos de las juntas.
• Ubicación de cada tramo.
• Longitud total.
• Ancho nominal.
• Anchos mínimo y máximo.
• Desplazamientos X, Y y Z.
• Orientación.
• Resistencia al fuego requerida.
• Tipo de soporte.
• Modelo de tapajunta.
• Detalles de encuentros.
• Interferencias con instalaciones.
• Condiciones de acceso a obra.
• Requisitos de documentación.

Cuanto más completa sea esta información, menor será el riesgo de seleccionar un sistema que no corresponda a las condiciones reales.

Proveedor de manta cortafuego en Perú

Aceros y Molduras SAC diseña, fabrica e instala sistemas de tapajuntas y accesorios para juntas sísmicas en proyectos de infraestructura.

La empresa trabaja con soluciones para pisos, muros, techos y azoteas, además de accesorios relacionados con protección contra incendios e impermeabilización.

La evaluación técnica de la manta AYM-FB-SJ permite revisar su compatibilidad con el ancho de junta, los movimientos de diseño, la resistencia al fuego requerida y el modelo de tapajunta seleccionado.

Solicite una evaluación técnica

La manta cortafuego no debe seleccionarse como un producto aislado. Debe coordinarse con el sistema completo de junta, los elementos resistentes al fuego y los movimientos estructurales previstos.

Para recibir una evaluación, envíe a Aceros y Molduras los planos de la junta, el ancho nominal, los desplazamientos de diseño, la ubicación, la orientación y la clasificación de resistencia al fuego requerida.

El equipo técnico podrá revisar la compatibilidad con la tapajunta y preparar una propuesta según las condiciones del proyecto.
